第二代立式管道泵

分类：

管道泵

最大流量：7.2~120m³/h
最大扬程：8~62m
功率：0.75~7.5kW

联系我们

留言

电子邮件：admin@lulinpump.com

电话：400-8820-878

详情
TP40
TP50
TP65
TP80
TP100

商品名称: 第二代立式管道泵
商品编号: TP

最大流量：7.2~120m³/h <br/> 最大扬程：8~62m <br/> 功率：0.75~7.5kW <br/>

●TP系列管道泵是我司联合江苏大学按照单级单吸泵的特点，参照国内、外行业标准，通过科学、合理、优化设计，不断持续完善、提高水泵效率为宗旨，设计而成的多个综合化、系列化产品。其主要特点:体积精简、占用空间少、重量适中。其优点:结构合理紧凑、高效节能、低噪音、坚固耐用、维修方便等。

主要用途：

● 抽输送稀释的、清洁的、不腐蚀的常温清水、及粘度5"E以下物理化学性质类似于水的液体，广泛应用于给排供水、制冷、消防、电镀、化工、挤出设备、环保污水处理等系统设备配套。

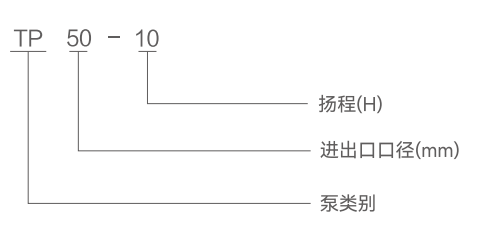

型号说明

技术参数

流量范围：7.2~120 m³/H

扬程范围：6~62M

管路口径：40~100 MM

电机功率：0.75~7.5 kW

转速范围：2800/2900/2950 R/MIN

介质温度要求：-15 ℃ ~ 80 ℃；环境温度：≤ 40 ℃

结构说明

● 整机主要由泵体、叶轮、泵盖(立盖)、电机等四大部分主要零配件组成；

● TP型系列泵的进、出水口同处于一中心轴线，而且口径相同;可以像阀门一样装在管路上，安装方便简单。采用上开式设计，检修维护时只需要拆卸泵盖和叶轮，不需要卸除泵体和吸入、排出口两边的管路，即可更换机械密封件和叶轮。

●TP型系列泵采用最紧凑的卧式直联后开门式结构;其优点:占地面积小，安装检修方便(检修维护时，不需要拆卸泵体及其进出水口管路、只需要往后移动电机即可以卸取出叶轮、机械密封件等部件进行检修维护)，泵的进、出水口法兰边缘上设有排气孔，便于排出泵内积滞的气体和测试水压:

●泵的底部设有固定螺孔，便于固定在安装基准面上，提高泵的安全、稳定运行；

●机械密封采用无泄漏耐磨的机械密封装置，保证运行稳定、可靠、使用寿命更长；

● TP型水泵采用YE2或YE3系列二极电机驱动;TP型水泵采用YE2或YE3系列低转速低噪音的2极电机驱动电机转动部件都经过严格的品质检验、动平衡校正，特别适用于要求低噪音环境的场合;电机采用加长轴YE2 或YE3系列鼠笼式三相异步电动机，防护等级:IP55，绝缘等级:F。

材料：

● 泵体、泵盖(立盖)采用铸铁HT200，叶轮的材质均采用灰铸铁HT250或叶轮铸铜，标配是灰铸铁HT200;电机机壳采用铝压铸;泵轴采用SUS304摩擦焊接;用户可根据其实际使用环境、工况，选用特殊材质。(订货时请注明)

装配示意图

每一个产品，每一个组合，每一个细节都充分展示不同的品味，不同的个性，不同的文化内涵，不经意流露出的神采，点缀了泵业的祥和。

主要部件及材料
实物外观与示意图可能有形状差异

序号	代码	名称
1	TP50-12-01	泵体
2		DN50密封垫
3	PN06/DN50	带颈丝扣法兰
4	GB/T6170-2015	1型六角螺母M12
5	GB/T97.1-2002	平垫Ф12
6	GB/T5783-2016	全螺纹六角螺栓M12X50
7	TP50-12-02	叶轮
8	TP50-12/1.2-03	带轴转子
9	TD40-09	G1/4内螺纹堵头
10		O形密封圈Ф135X2.5
11	TP50-12/1.1-04	连接
12	Y2-80/2	机壳部件(铝)
13	Y2 -80/2-3	定子线圈
14	Y2-80/2	后盖
15	6204-zz	深沟球轴承
16		风叶
17	GB/T894-2017	轴用弹性垫圈Φ19
18		风罩
19	JB/T1091-2018	骨架油封20X35X7
20	JB-T7590-2005	钢质波形弹簧D47
21	GY109-19	机械密封
22	TD40-10	G1/4气阀
23	GB/T1096-2003	A型平键5X5X16
24	GB97.1-2002	平垫Φ12
25	GB/T6171-2016	1型细牙六角螺母M12*1.5
26	GB/T818-2016	十字盘头螺钉M5X12
27	GB/T859-1987	轻型弹垫Φ6
28	GB/T5782-2016	六角螺栓M6X200
29	TP04-1	保护板
30	GB/T818-2016	十字盘头螺钉M5X6
31	GB/T5783-2016	全螺纹六角螺栓M8X25
32	GB/T859-1987	轻型弹垫Φ8

外型尺寸

型号	外型尺寸												法兰尺寸
型号	L	L1	H	H1	E	B	C	A	A1	W	W1	4-d	D1	D	n-d
TP40-10	305	155	435	85	26	125	210	70	100	110	140	4-φ14	100	130	4-φ14
TP40-15	305	155	435	85	26	125	210	70	100	110	140	4-φ14	100	130	4-φ14
TP40-20	305	155	435	85	26	125	210	70	100	110	140	4-φ14	100	130	4-φ14
TP40-30	330	165	446	90	26	145	255	80	115	120	150	4-φ14	100	130	4-φ14
TP40-50	350	170	575	90	29	170	290	70	100	110	140	4-φ14	100	130	4-φ14
TP50-8	290	150	425	85	32	125	210	70	100	110	140	4-φ14	110	140	4-φ14
TP50-12	305	155	435	85	32	125	210	70	100	110	140	4-φ14	110	140	4-φ14
TP50-15	305	155	447	85	32	145	235	70	100	110	140	4-φ14	110	140	4-φ14
TP50-17	305	155	447	85	32	145	235	70	100	110	140	4-φ14	110	140	4-φ14
TP50-20	305	155	447	85	32	145	235	70	100	110	140	4-φ14	110	140	4-φ14
TP50-25	330	170	446	91	32	145	255	80	115	120	150	4-φ14	110	140	4-φ14
TP50-30	330	170	520	91	32	160	260	80	115	120	150	4-φ14	110	140	4-φ14
TP50-40	330	170	577	91	32	166	280	80	115	120	150	4-φ14	110	140	4-φ14
TP50-50	355	175	642	120	32	190	325	80	115	120	150	4-φ14	110	140	4-φ14
TP50-60	355	175	642	120	32	190	320	80	115	120	150	4-φ14	110	140	4-φ14
TP65-10	310	165	480	115	32	145	240	100	135	140	170	4-φ14	130	160	4-φ14
TP65-16	310	165	480	115	32	145	240	100	135	140	170	4-φ14	130	160	4-φ14
TP65-19	310	165	480	115	32	145	240	100	135	140	170	4-φ14	130	160	4-φ14
TP65-25	340	170	560	120	32	160	270	100	135	140	170	4-φ14	130	160	4-φ14
TP65-30	345	175	610	120	32	170	280	100	135	140	170	4-φ14	130	160	4-φ14
TP65-40	370	180	610	120	32	190	320	100	135	140	170	4-φ14	130	160	4-φ14
TP65-50	370	180	640	125	32	190	320	100	135	140	170	4-φ20	130	160	4-φ14
TP80-14	375	175	612	126	36	170	290	100	135	140	170	4-φ14	150	185	4-φ14
TP80-21	375	175	612	126	36	170	290	100	135	140	170	4-φ14	150	185	4-φ14
TP80-30	370	175	644	126	36	190	320	100	135	140	170	4-φ14	150	185	4-φ14
TP80-40	455	220	663	140	36	190	325	150	160	160	190	4-φ17	160	200	8-φ18
TP100-10	440	205	652	155	40	170	285	150	160	160	190	4-φ14	170	205	4-φ14
TP100-16	380	180	636	150	40	170	280	150	160	160	190	4-φ14	170	205	4-φ14
TP100-19	440	205	685	155	40	190	320	100	135	140	170	4-φ14	170	205	4-φ14
TP100-19A	440	205	685	155	40	190	320	100	135	140	170	4-φ14	170	205	4-φ14
TP100-19B	440	205	685	155	40	190	320	100	135	140	170	4-φ14	170	205	4-φ14
TP100-21	380	180	670	150	40	190	320	150	160	160	190	4-φ14	170	205	4-φ14
TP100-30	380	180	670	150	40	190	320	150	160	160	190	4-φ14	170	205	4-φ14
