商品名称: 便拆式管道循环泵
商品编号: TD

最大流量：12.5~630m³/h <br/> 最大扬程：10~81m <br/> 功率：1.1~132kW

TD便拆式管道循环泵，配置高效标准电机，通过水力、结构优化，具有高效节能、性能稳定、低音、无过载、大流量、高效区广、外形美观等特点;其结构紧凑，安装拆卸方便，该产品设计为顶部可拉出的拆装形式，其可以在不影响管路系统的情况下对泵进行维修;该产品可以替代国外同类型产品。

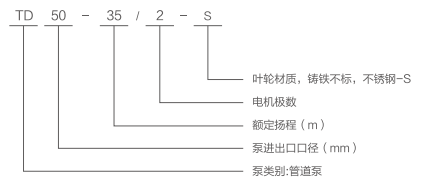

型号说明

工作条件
口径范围：DN40 - DN250
流量范围：12.5 m³/h ~ 630 m³/h
扬程范围：10 m~81 m
功率范围：1.1 kW ~ 132 kW
电源要求：1x220V 50Hz，3x380V 50Hz
转速：2900 r/min，1480 r/min
介质：温度0~120 ℃
环境温度：≤ 40 ℃

装配示意图
每一个产品，每一个组合，每一个细节都充分展示不同的品味，不同的个性，不同的文化内涵不经意流露出的神采，点缀了泵业的祥和。

主要部件及材料
实物外观与示意图可能有形状差异

NO.	零件名称	材质
1	电机	/
2	平键	/
3	紧定螺钉	Q235A
4	泵轴	304
5	空气螺丝组合	304
6	连接 (泵盖)	HT200
7	护板	304
8	十字盘头螺丝	304
9	机械密封	石墨，碳化硅
10	平键	/
11	叶轮	HT200/不锈钢
12	O“型圈	氟橡胶 /丁腈橡胶
13	锁紧螺母	不锈钢
14	泵体	HT200/QT450
15	放水堵塞	不锈钢
16	外六角螺母	不锈钢
17	外六角螺栓	不锈钢
18	注水堵塞	不锈钢

性能参数

序号	型号	流量 Q(m³/h)	扬程 H(m)	1×220V (kW)	3×380V (kW)	转速 (r/min)
1	TD40-16/2	12.5	16	1.1	1.1	2900
2	TD40-20/2	12.5	20	1.5	1.5	2900
3	TD40-18/2	20	18	2.2	2.2	2900
4	TD40-25/2	20	25	/	3	2900
5	TD40-30/2	25	30	/	4	2900
6	TD40-36/2	25	36	/	5.5	2900
7	TD40-48/2	25	48	/	7.5	2900

底座尺寸图

序号	型号	底座型号
1	TD40-16/2	底座A
2	TD40-20/2	底座A
3	TD40-18/2	底座A
4	TD40-25/2	底座A
5	TD40-30/2	底座A
6	TD40-36/2	底座A
7	TD40-48/2	底座A

性能参数

序号	型号	配用电机(kW)	Q(m³/h)	4	8	12.5	16	20	25	28	32
1	TD40-16/2	1.1	H(m)	17.8	17.3	16	12.5
2	TD40-20/2	1.5		21.5	21.1	20	17.2
3	TD40-18/2	2.2		19.9	19.8	19.5	19	18	15.8
4	TD40-25/2	3		27.7	27.5	27.1	26.4	25	22.5
5	TD40-30/2	4		33.8	33.6	33.1	32.6	31.7	30	28.6	26.1
6	TD40-36/2	5.5		39	38.8	38.5	38.1	37.3	36	35	32.6
7	TD40-48/2	7.5		49.8	49.7	49.5	49.4	49	48	46.6	44.2

外型尺寸

序号	型号	L	L1	L2	L3	H	H1	H2	A	B	C	D	D1	DN	n-d
1	TD40-16/2	320	160	240	120	510	68	167	167	112	200	150	110	40	4-φ18
2	TD40-20/2	320	160	240	120	520	68	167	175	118	200	150	110	40	4-φ18
3	TD40-18/2	340	170	240	120	590	100	168	175	118	200	150	110	40	4-φ18
4	TD40-25/2	340	170	240	120	612	100	168	197	128	250	150	110	40	4-φ18
5	TD40-30/2	340	170	240	120	665	100	188	215	134	250	150	110	40	4-φ18
6	TD40-36/2	380	190	270	135	682	90	195	255	158	300	150	110	40	4-φ18
7	TD40-48/2	380	190	270	135	682	90	195	255	158	300	150	110	40	4-φ18

性能曲线

性能参数

序号	型号	流量 Q(m³/h)	扬程 H(m)	1×220V (kW)	3×380V (kW)	转速 (r/min)
1	TD50-12/2	16	12	1.1	1.1	2900
2	TD50-15/2	20	15	1.5	1.5	2900
3	TD50-18/2	25	18	2.2	2.2	2900
4	TD50-24/2	25	24	/	3	2900
5	TD50-28/2	30	28	/	4	2900
6	TD50-35/2	30	35	/	5.5	2900
7	TD50-40/2	35	40	/	7.5	2900
8	TD50-50/2	40	50	/	11	2900
9	TD50-60/2	50	60	/	15	2900
10	TD50-70/2	50	70	/	18.5	2900
11	TD50-81/2	50	81	/	22	2900

底座尺寸图

序号	型号	底座型号
1	TD50-12/2	底座A
2	TD50-15/2	底座A
3	TD50-18/2	底座A
4	TD50-24/2	底座A
5	TD50-28/2	底座A
6	TD50-35/2	底座A
7	TD50-40/2	底座A
8	TD50-50/2	底座A
9	TD50-60/2	底座A
10	TD50-70/2	底座A
11	TD50-81/2	底座A

性能参数

序号	型号	配用电机(kW)	Q(m³/h)	5	10	16	20	25	30	35	40	45	50	60
1	TD50-12/2	1.1	H(m)	15.2	14.2	12	10
2	TD50-15/2	1.5		18.9	18	16.5	15	12.6
3	TD50-18/2	2.2		22.8	22.3	21	19.8	18	15
4	TD50-24/2	3		26.2	26	25.5	25	24	22.3
5	TD50-28/2	4		31.5	31.3	31	30.5	29.5	28	25.5
6	TD50-35/2	5.5		36.9	36.7	36.5	36.2	35.8	35	33.7	31.5
7	TD50-40/2	7.5		42.3	42.2	41.9	41.7	41.3	40.8	40	38.3	35
8	TD50-50/2	11		53.5	53.4	53.1	52.9	52.5	51.9	51.1	50	48.4	45.8
9	TD50-60/2	15		65.7	65.8	65.7	65.6	65.3	64.7	63.9	62.8	61.6	60	55.4
10	TD50-70/2	18.5		73.7	73.6	73.4	73.3	73.1	72.9	72.5	72	71.2	70	65.4
11	TD50-81/2	22		85.5	85.3	85	84.8	84.5	84	83.5	82.8	82.1	81	77.1

外型尺寸

序号	型号	L	L1	L2	L3	H	H1	H2	A	B	C	D	D1	DN	n-d
1	TD50-12/2	340	170	240	120	535	115	146	167	112	200	165	125	50	4-φ18
2	TD50-15/2	340	170	240	120	545	115	146	175	118	200	165	125	50	4-φ18
3	TD50-18/2	340	170	240	120	585	115	146	175	118	200	165	125	50	4-φ18
4	TD50-24/2	340	170	240	120	606	115	166	197	128	250	165	125	50	4-φ18
5	TD50-28/2	340	170	240	120	670	115	177	215	134	250	165	125	50	4-φ18
6	TD50-35/2	340	170	240	120	726	115	202	255	158	300	165	125	50	4-φ18
7	TD50-40/2	400	200	280	142	710	115	187	255	158	300	165	125	50	4-φ18
8	TD50-50/2	440	220	326	163	856	115	225	312	186	350	165	125	50	4-φ18
9	TD50-60/2	440	220	326	163	856	115	225	312	186	350	165	125	50	4-φ18
10	TD50-70/2	440	220	326	163	900	115	225	312	186	350	165	125	50	4-φ18
11	TD50-81/2	440	220	326	163	940	115	225	350	280	350	165	125	50	4-φ18

性能曲线

性能参数

序号	型号	流量 Q(m³/h)	扬程 H(m)	1×220V (kW)	3×380V (kW)	转速 (r/min)
1	TD65-12/2	25	12	1.5	1.5	2900
2	TD65-15/2	30	15	2.2	2.2	2900
3	TD65-19/2	30	19	/	3	2900
4	TD65-22/2	40	22	/	4	2900
5	TD65-30/2	40	30	/	5.5	2900
6	TD65-34/2	50	34	/	7.5	2900
7	TD65-40/2	50	40	/	11	2900
8	TD65-50/2	50	50	/	15	2900
9	TD65-60/2	50	60	/	18.5	2900
10	TD65-70/2	60	70	/	22	2900
11	TD65-80/2	70	80	/	30	2900

底座尺寸表

序号	型号	底座型号
1	TD65-12/2	底座A
2	TD65-15/2	底座A
3	TD65-19/2	底座A
4	TD65-22/2	底座A
5	TD65-30/2	底座A
6	TD65-34/2	底座A
7	TD65-40/2	底座A
8	TD65-50/2	底座A
9	TD65-60/2	底座A
10	TD65-70/2	底座A
11	TD65-80/2	底座A

性能参数

序号	型号	配用电机(kW)	Q(m³/h)	10	20	30	40	50	60	70	80	90
1	TD65-12/2	1.5	H(m)	14.2	13.1	11	7.2
2	TD65-15/2	2		17.9	17.0	15	10.7
3	TD65-19/2	3		21.7	20.8	19	15.2
4	TD65-22/2	4		25.1	24.7	23.9	22	17.5
5	TD65-30/2	5.5		32.4	32.1	31.5	30	26.1
6	TD65-34/2	7.5		38.6	38.2	37.6	36.4	34	29.6
7	TD65-40/2	11		43.4	42.9	42.3	41.4	40	37.6
8	TD65-50/2	15		53.6	53.3	52.7	51.6	50	47.3
9	TD65-60/2	18.5		63.1	63.2	63	62.3	60	58.8	54.8
10	TD65-70/2	22		73.4	73.1	72.8	72.7	72.1	70	67.3	65.1	59.9
11	TD65-80/2	30		87	86.8	86.6	85.6	84.1	82.7	80	77.8	74.2

外型尺寸

配用电机	型号	L	L1	L2	L3	H	H1	H2	A	B	C	D	D1	DN	n-d
1	TD65-12/2	360	180	253	132	552	105	165	175	118	200	185	145	65	4-φ18
2	TD65-15/2	360	180	253	132	592	105	165	175	118	200	185	145	65	4-φ18
3	TD65-19/2	360	180	253	132	615	105	185	197	128	250	185	145	65	4-φ18
4	TD65-22/2	360	180	253	132	666	105	185	215	134	250	185	145	65	4-φ18
5	TD65-30/2	360	180	253	132	723	105	210	255	158	300	185	145	65	4-φ18
6	TD65-34/2	360	180	253	132	723	105	210	255	158	300	185	145	65	4-φ18
7	TD65-40/2	475	238	332	170	881	125	240	312	186	350	185	145	65	4-φ18
8	TD65-50/2	475	238	332	170	881	125	240	312	186	350	185	145	65	4-φ18
9	TD65-60/2	475	238	332	170	925	125	240	312	186	350	185	145	65	4-φ18
10	TD65-70/2	475	238	332	170	965	125	240	350	280	350	185	145	65	4-φ18
11	TD65-80/2	475	238	332	170	1030	125	240	400	310	400	185	145	65	4-φ18

性能曲线

性能参数

序号	型号	流量 Q(m³/h)	扬程 H(m)	1×220V (kW)	3×380V (kW)	转速 (r/min)
1	TD80-13/2	50	13	/	3	2900
2	TD80-18/2	50	18	/	4	2900
3	TD80-22/2	50	22	/	5.5	2900
4	TD80-28/2	50	28	/	7.5	2900
5	TD80-30/2	80	30	/	11	2900
6	TD80-38/2	80	38	/	15	2900
7	TD80-47/2	80	47	/	18.5	2900
8	TD80-60/2	80	60	/	22	2900
9	TD80-70/2	80	70	/	30	2900

底座尺寸表

序号	型号	底座型号
1	TD80-13/2	底座A
2	TD80-18/2	底座A
3	TD80-22/2	底座A
4	TD80-28/2	底座A
5	TD80-30/2	底座A
6	TD80-38/2	底座A
7	TD80-47/2	底座A
8	TD80-60/2	底座A
9	TD80-70/2	底座A

性能参数

序号	型号	配用电机(kW)	Q(m³/h)	10	20	30	40	50	60	70	80	90	100
1	TD80-13/2	3	H(m)	16.1	15.8	15.2	14.3	13	10.9
2	TD80-18/2	4		21.1	20.8	20.2	19.2	18	16.2	13.2
3	TD80-22/2	5.5		24.4	24.1	23.7	23	22	20.5	18	14.3
4	TD80-28/2	7.5		30.6	30.4	30	29.3	28	26.3	24	20.6
5	TD80-30/2	11		34.8	34.5	34.2	33.8	33.2	32.4	31.3	30	27.8	24.7
6	TD80-38/2	15		41.2	41.2	41.1	40.9	40.6	40.1	39.3	38	36	32.9
7	TD80-47/2	18.5		50.6	50.4	50	49.8	49.6	49.1	48.3	47	44.8	41.4
8	TD80-60/2	22		61.8	61.6	61.4	61.2	60.9	60.7	60.5	60	58.1	56.9
9	TD80-70/2	30		71.7	71.5	71.3	71.1	70.9	70.8	70.5	70	68.9	67.1

外型尺寸

序号	型号	L	L1	L2	L3	H	H1	H2	A	B	C	D	D1	DN	n-d
1	TD80-13/2	440	220	260	133	620	100	196	197	128	250	200	160	80	8-φ18
2	TD80-18/2	440	220	260	133	675	100	196	215	134	250	200	160	80	8-φ18
3	TD80-22/2	440	220	260	133	730	100	220	255	158	300	200	160	80	8-φ18
4	TD80-28/2	440	220	260	133	730	100	220	255	158	300	200	160	80	8-φ18
5	TD80-30/2	500	250	340	171	891	115	260	312	186	350	200	160	80	8-φ18
6	TD80-38/2	500	250	340	171	891	115	260	312	186	350	200	160	80	8-φ18
7	TD80-47/2	500	250	340	171	935	115	260	312	186	350	200	160	80	8-φ18
8	TD80-60/2	500	250	340	171	975	115	260	350	280	350	200	160	80	8-φ18
9	TD80-70/2	500	250	340	171	1040	115	260	400	310	400	200	160	80	8-φ18

性能曲线

性能参数

序号	型号	流量 Q(m³/h)	扬程 H(m)	1×220V (kW)	3×380V (kW)	转速 (r/min)
1	TD100-10/2	60	10	/	3	2900
2	TD100-15/2	60	15	/	4	2900
3	TD100-17/2	80	17	/	5.5	2900
4	TD100-22/2	80	22	/	7.5	2900
5	TD100-27/2	100	27	/	11	2900
6	TD100-33/2	100	33	/	15	2900
7	TD100-40/2	100	40	/	18.5	2900
8	TD100-48/2	100	48	/	22	2900
9	TD100-52/2	130	52	/	30	2900

底座尺寸表

序号	型号	底座型号
1	TD100-10/2	底座A
2	TD100-15/2	底座A
3	TD100-17/2	底座A
4	TD100-22/2	底座A
5	TD100-27/2	底座A
6	TD100-33/2	底座A
7	TD100-40/2	底座B
8	TD100-48/2	底座B
9	TD100-52/2	底座B

性能参数

序号	型号	配用电机(kW)	Q(m³/h)	10	20	30	40	50	60	70	80	90	100	110	120	130	145	160
1	TD100-10/2	3	H(m)	14.6	14	13.2	12.3	11.1	10	8.7	6.8
2	TD100-15/2	4		18.6	18.2	17.7	17.1	16.2	15	13.4	11
3	TD100-17/2	5.5		21.7	21.5	21.1	20.7	20	19.2	18.3	17	15.3	13	10.4
4	TD100-22/2	7.5		26.8	26.6	26.3	25.9	25.3	24.5	23.4	22	20.3	18.2	15.8
5	TD100-27/2	11		31.5	31.3	31.1	30.9	30.7	30.3	29.8	29.2	28.2	27	25.5	23.6	20.8
6	TD100-33/2	15		37.1	37	36.8	36.6	36.2	35.8	35.3	34.7	33.9	33	31.7	30.1	27.9
7	TD100-40/2	18.5		43.3	43.2	43.1	42.9	42.7	42.4	42.1	41.6	40.9	40	38.9	37.4	35.3
8	TD100-48/2	22		51.2	51.1	51	50.8	50.6	50.3	49.9	49.4	48.8	48	46.9	45.3	43.2
9	TD100-52/2	30		55.3	55.3	55.3	55.3	55.2	55.1	54.8	54.6	54.4	54.2	53.8	53.1	52	49	43.5

外型尺寸

序号	型号	L	L1	L2	L3	H	H1	H2	A	B	C	D	D1	DN	n-d
1	TD100-10/2	450	225	275	147	616	105	185	197	128	250	220	180	100	8-φ18
2	TD100-15/2	450	225	275	147	670	105	185	215	134	250	220	180	100	8-φ18
3	TD100-17/2	500	250	275	147	763	140	215	255	158	300	220	180	100	8-φ18
4	TD100-22/2	500	250	275	147	763	140	215	255	158	300	220	180	100	8-φ18
5	TD100-27/2	550	275	280	150	905	140	248	312	186	350	220	180	100	8-φ18
6	TD100-33/2	550	275	280	150	905	140	248	312	186	350	220	180	100	8-φ18
7	TD100-40/2	550	275	335	172	955	140	253	312	186	350	220	180	100	8-φ18
8	TD100-48/2	550	275	335	172	995	140	253	350	280	350	220	180	100	8-φ18
9	TD100-52/2	550	275	335	172	1060	140	253	400	310	400	220	180	100	8-φ18

性能曲线图

性能参数

序号	型号	流量 Q(m³/h)	扬程 H(m)	1×220V (kW)	3×380V (kW)	转速 (r/min)
1	TD125-11/4	120	11	/	5.5	1450
2	TD125-14/4	120	14	/	7.5	1450
3	TD125-18/4	160	18	/	11	1480
4	TD125-22/4	160	22	/	15	1480
5	TD125-28/4	160	28	/	18.5	1480
6	TD125-32/4	160	32	/	22	1480
7	TD125-40/4	160	40	/	30	1480
8	TD125-48/4	160	48	/	37	1480

底座尺寸表

序号	型号	底座型号
1	TD125-11/4	底座B
2	TD125-14/4	底座B
3	TD125-18/4	底座B
4	TD125-22/4	底座B
5	TD125-28/4	底座B
6	TD125-32/4	底座B
7	TD125-40/4	底座B
8	TD125-48/4	底座B

性能参数

序号	型号	配用电机(kW)	Q(m³/h)	40	60	80	100	120	140	160	180	200
1	TD125-11/4	5.5	H(m)	12.9	12.7	12.4	11.8	11	9.9	8
2	TD125-14/4	7.5		16.2	15.9	15.5	14.9	14	12.8	11.2
3	TD125-18/4	11		21.5	21.3	21	20.6	19.9	19.1	18	16.4	14.1
4	TD125-22/4	15		26.7	26.5	26.2	25.7	24.9	23.7	22	19.8	16.7
5	TD125-28/4	18.5		30.9	30.8	30.7	30.5	30.1	29.3	28	25.8	22.2
6	TD125-32/4	22		34.6	34.6	34.5	34.4	34	33.3	32	30.2	27.3
7	TD125-40/4	30		43.9	43.6	43.3	42.9	42.2	41.3	40	38	35.4
8	TD125-48/4	37		51.5	51.3	51	50.5	49.9	49.1	48	46.4	44.2

外型尺寸

序号	型号	L	L1	L2	L3	H	H1	H2	A	B	C	D	D1	DN	n-d
1	TD125-11/4	620	310	380	205	840	220	215	255	158	300	250	210	125	8-φ18
2	TD125-14/4	620	310	380	205	840	220	215	255	158	300	250	210	125	8-φ18
3	TD125-18/4	800	400	425	225	1001	220	270	312	186	350	250	210	125	8-φ18
4	TD125-22/4	800	400	425	225	1001	220	270	312	186	350	250	210	125	8-φ18
5	TD125-28/4	800	400	480	255	1101	220	280	330	255	350	250	210	125	8-φ18
6	TD125-32/4	800	400	480	255	1136	220	280	330	255	350	250	210	125	8-φ18
7	TD125-40/4	800	400	545	280	1170	220	285	400	310	400	250	210	125	8-φ18
8	TD125-48/4	800	400	545	280	1216	220	305	450	325	450	250	210	125	8-φ18

性能曲线图

性能参数

序号	型号	流量 Q(m³/h)	扬程 H(m)	1×220V (kW)	3×380V (kW)	转速 (r/min)
1	TD150-10/4	200	10	/	7.5	1480
2	TD150-12.5/4	200	12.5	/	11	1480
3	TD150-17/4	200	17	/	15	1480
4	TD150-21/4	200	21	/	18.5	1480
5	TD150-25/4	200	25	/	22	1480
6	TD150-33/4	200	33	/	30	1480
7	TD150-40/4	200	40	/	37	1480
8	TD150-50/4	200	50	/	45	1480

底座尺寸表

序号	型号	底座型号
1	TD150-10/4	底座B
2	TD150-12/4	底座B
3	TD150-17/4	底座B
4	TD150-21/4	底座B
5	TD150-25/4	底座B
6	TD150-33/4	底座B
7	TD150-40/4	底座B
8	TD150-50/4	底座B

性能参数

序号	型号	配用电机(kW)	Q(m³/h)	50	80	110	140	170	200	220	240
1	TD150-10/4	7.5	H(m)	13.53	13.29	12.36	11.82	10.33	10	8.93	7.16
2	TD150-12.5/4	11		14.6	14.5	14.4	14.2	13.7	12.5	11.1	9.2
3	TD150-17/4	15		18.8	18.8	18.7	18.5	18	17	16.1	15
4	TD150-21/4	18.5		23.3	23.1	22.9	22.6	22	21	19.8	17.9
5	TD150-25/4	22		28	28	27.8	27.3	26.5	25	23.5	21.3
6	TD150-33/4	30		35.5	35.4	35.2	34.8	34.2	33	31.5	29.6
7	TD150-40/4	37		43.1	43	42.8	42.4	41.6	40	38.4	36.2
8	TD150-50/4	45		52.4	52.2	52	51.7	51.1	50	48.7	46.7

外型尺寸

序号	型号	L	L1	L2	L3	H	H1	H2	A	B	C	D	D1	DN	n-d
1	TD150-10/4	800	400	407	227	818	170	240	255	158	300	285	240	150	8-φ22
2	TD150-12.5/4	800	400	447	240	991	220	255	312	186	350	285	240	150	8-φ22
3	TD150-17/4	800	400	447	240	1035	220	270	312	186	350	285	240	150	8-φ22
4	TD150-21/4	800	400	447	240	1091	220	270	330	255	350	285	240	150	8-φ22
5	TD150-25/4	800	400	505	270	1136	220	280	330	255	350	285	240	150	8-φ22
6	TD150-33/4	800	400	505	270	1163	220	280	400	310	400	285	240	150	8-φ22
7	TD150-40/4	900	450	580	285	1196	235	270	450	325	450	285	240	150	8-φ22
8	TD150-50/4	900	450	580	285	1221	235	270	450	325	450	285	240	150	8-φ22

性能曲线

性能参数

序号	型号	流量 Q(m³/h)	扬程 H(m)	1×220V (kW)	3×380V (kW)	转速 (r/min)
1	TD200-16/4	300	16	/	18.5	1480
2	TD200-19/4	300	19	/	22	1480
3	TD200-24/4	300	24	/	30	1480
4	TD200-31/4	300	31	/	37	1480
5	TD200-36/4	300	36	/	45	1480
6	TD200-47/4	300	47	/	55	1480
7	TD200-53/4	300	53	/	75	1480
8	TD200-12.5/4	400	12.5	/	22	1480
9	TD200-20/4	400	20	/	30	1480
10	TD200-23/4	400	23	/	37	1480
11	TD200-27/4	400	27	/	45	1480
12	TD200-32/4	400	32	/	55	1480
13	TD200-43/4	400	43	/	75	1480
14	TD200-50/4	400	50	/	90	1480

性能参数

序号	型号	配用电机(kW)	Q(m³/h)	160	200	240	280	320	360	400	440	480
1	TD200-12.5/4	22	H(m)	17.2	16.9	16.5	15.9	15.1	14	12.5	10.7	8
2	TD200-20/4	30		24.6	24.4	24	23.6	22.8	21.7	20	17.5	14.2
3	TD200-23/4	37		28.1	27.8	27.4	26.8	25.9	24.8	23	20.9	18.2
4	TD200-27/4	45		32.1	31.7	30.2	30.5	29.6	28.4	27	24.9	22.5
5	TD200-32/4	55		37.5	37.1	36.5	35.7	34.7	33.3	32	29.9	27.7
6	TD200-43/4	75		47	46.7	46.4	45.9	45.3	44.4	43	41.1	38.6
7	TD200-50/4	90		52.9	52.8	52.6	52.2	51.7	51	50	48.3	45.5

外型尺寸

序号	型号	L	L1	L2	L3	L4	H	H1	H2	A	B	C	D	D1	DN	n-d
1	TD200-12.5/4	1000	500	523	291	360	1326	270	420	360	280	350	340	295	200	12-φ22
2	TD200-20/4	1000	500	523	291	360	1353	270	420	400	305	400	340	295	200	12-φ22
3	TD200-23/4	1100	550	581	316	360	1408	270	450	450	335	450	340	295	200	12-φ22
4	TD200-27/4	1100	550	581	316	360	1433	270	450	450	335	450	340	295	200	12-φ22
5	TD200-32/4	1100	550	581	316	360	1487	270	457	490	365	550	340	295	200	12-φ22
6	TD200-43/4	1100	550	610	328	360	1570	270	457	550	400	550	340	295	200	12-φ22
7	TD200-50/4	1100	550	610	328	360	1621	270	457	550	400	550	340	295	200	12-φ22

性能曲线图

性能参数

序号	型号	配用电机(kW)	Q(m³/h)	90	120	150	180	210	240	270	300	330	360
1	TD200-16/4	18.5	H(m)	19.6	19.4	19.3	18.9	18.6	17.9	16.8	16	14.9	13.8
2	TD200-19/4	22		22.5	22.4	22.1	21.6	20.7	20.4	19.8	19	17.2	16.1
3	TD200-24/4	30		26.1	26	25.8	25.7	25.4	25.1	24.6	24	23.1	21.9
4	TD200-31/4	37		34.1	33.7	33.4	33.3	33.2	33	32.1	31	29.3	27.4
5	TD200-36/4	45		38.4	38.2	38	37.9	37.7	37.1	36.4	36	33.8	32.2
6	TD200-47/4	55		48.7	48.5	48.4	48.2	48.1	47.9	47.7	47	44.1	42.4
7	TD200-53/4	75		55.7	55.7	55.7	55.5	55.3	54.8	54	53	51.6	50

外型尺寸

序号	型号	L	L1	L2	L3	L4	H	H1	H2	A	B	C	D	D1	DN	n-d
1	TD200-16/4	1000	500	523	291	360	1290	270	420	360	280	350	340	295	200	12-φ22
2	TD200-19/4	1000	500	523	291	360	1326	270	420	360	280	350	340	295	200	12-φ22
3	TD200-24/4	1100	550	581	316	360	1350	270	420	400	305	400	340	295	200	12-φ22
4	TD200-31/4	1100	550	581	316	360	1410	270	450	450	335	450	340	295	200	12-φ22
5	TD200-36/4	1100	550	581	316	360	1431	270	450	450	335	450	340	295	200	12-φ22
6	TD200-47/4	1100	550	610	328	360	1487	270	457	490	365	550	340	295	200	12-φ22
7	TD200-53/4	1100	550	610	328	360	1570	270	457	550	400	550	340	295	200	12-φ22

性能曲线图

性能参数

序号	型号	流量 Q(m³/h)	扬程 H(m)	1×220V (kW)	3×380V (kW)	转速 (r/min)
1	TD250-16/4	500	16	/	30	1480
2	TD250-19/4	500	19	/	37	1480
3	TD250-22/4	500	22	/	45	1480
4	TD250-29/4	500	29	/	55	1480
5	TD250-36/4	500	36	/	75	1480
6	TD250-47/4	500	47	/	90	1480
7	TD250-56/4	500	56	/	110	1480
8	TD250-12.5/4	630	12.5	/	30	1480
9	TD250-14/4	630	14	/	37	1480
10	TD250-17/4	630	17	/	45	1480
11	TD250-20/4	630	20	/	55	1480
12	TD250-26/4	630	26	/	75	1480
13	TD250-32/4	630	32	/	90	1480
14	TD250-40/4	630	40	/	110	1480
15	TD250-50/4	630	50	/	132	1480

性能参数

序号	型号	配用电机(kW)	Q(m³/h)	240	300	360	420	480	540	600	630	660	720	750
1	TD250-12.5/4	30	H(m)	18.4	17.9	17.2	16.4	15.5	14.5	13.2	12.5	11.8	9.9	8.7
2	TD250-14/4	37		20	19.5	18.9	18.2	17.5	16.6	15.6	14	13.4	12.6	11.6
3	TD250-17/4	45		21.8	21.3	20.8	20.1	19.4	18.6	17.6	17	16.3	14.4	13.4
4	TD250-20/4	55		24.5	24.1	23.7	23.1	22.4	21.5	20.5	20	19.3	17.6	16.5
5	TD250-26/4	75		31.7	31.1	30.6	29.9	29.1	28.2	26.8	26	25.2	23.1	21.9
6	TD250-32/4	90		36.7	36.3	35.7	35.1	34.3	33.5	32.6	32	31.3	29.5	28.4
7	TD250-40/4	110		46	45.5	44.9	44.2	43.4	42.3	40.8	40	39.1	36.8	35.5
8	TD250-50/4	132		55.6	55.2	54.6	53.9	53.2	52.3	50.9	50	49	46.7	45.4

外型尺寸

序号	型号	L	L1	L2	L3	L4	H	H1	H2	A	B	C	D	D1	DN	n-d
1	TD250-12.5/4	1100	550	585	329	390	1428	300	465	397	314	400	405	355	250	12-φ26
2	TD250-14/4	1100	550	585	329	390	1486	300	495	445	334	450	405	355	250	12-φ26
3	TD250-17/4	1100	550	585	329	390	1511	300	495	445	334	450	405	355	250	12-φ26
4	TD250-20/4	1100	550	585	329	390	1580	300	495	485	367	550	405	355	250	12-φ26
5	TD250-26/4	1100	550	619	342	440	1650	300	507	547	407	550	405	355	250	12-φ26
6	TD250-32/4	1100	550	619	342	440	1701	300	507	547	407	550	405	355	250	12-φ26
7	TD250-40/4	1200	600	665	360	440	1840	305	525	645	535	660	405	355	250	12-φ26
8	TD250-50/4	1200	600	665	360	440	1990	305	525	645	535	660	405	355	250	12-φ26

性能曲线图

性能参数

序号	型号	配用电机(kW)	Q(m³/h)	150	200	250	300	350	400	450	500	550	600
1	TD250-16/4	30	H(m)	20.5	20.4	20.1	19.6	19	18.2	17.3	16	14.7	13.3
2	TD250-19/4	37		22.7	22.4	22.1	21.7	21.3	20.8	20.1	19	17.9	16.6
3	TD250-22/4	45		25.7	25.3	25.1	24.7	24.3	23.8	23.1	22	21	19.7
4	TD250-29/4	55		34.6	34.4	34	33.1	32.6	31.8	30.6	29	26.8	23.9
5	TD250-36/4	75		39.1	38.8	38.5	38.2	37.8	37.3	36.8	36	34.3	32.5
6	TD250-47/4	90		53.3	53.1	52.9	52.4	51.8	50.6	49.2	47	45	42.5
7	TD250-56/4	110		61.6	61.4	60.9	60.2	59.5	58.6	57.4	56	53.8	51

外型尺寸

序号	型号	L	L1	L2	L3	L4	H	H1	H2	A	B	C	D	D1	DN	n-d
1	TD250-16/4	1100	550	585	329	390	1428	300	465	397	314	400	405	355	250	12-φ26
2	TD250-19/4	1100	550	585	329	390	1486	300	495	445	334	450	405	355	250	12-φ26
3	TD250-22/4	1100	550	585	329	390	1511	300	495	445	334	450	405	355	250	12-φ26
4	TD250-29/4	1100	550	619	342	440	1580	300	507	485	367	550	405	355	250	12-φ26
5	TD250-36/4	1100	550	619	342	440	1650	300	507	547	407	550	405	355	250	12-φ26
6	TD250-47/4	1200	600	665	360	440	1701	305	507	547	407	550	405	355	250	12-φ26
7	TD250-56/4	1200	600	665	360	440	1840	305	525	645	535	660	405	355	250	12-φ26
